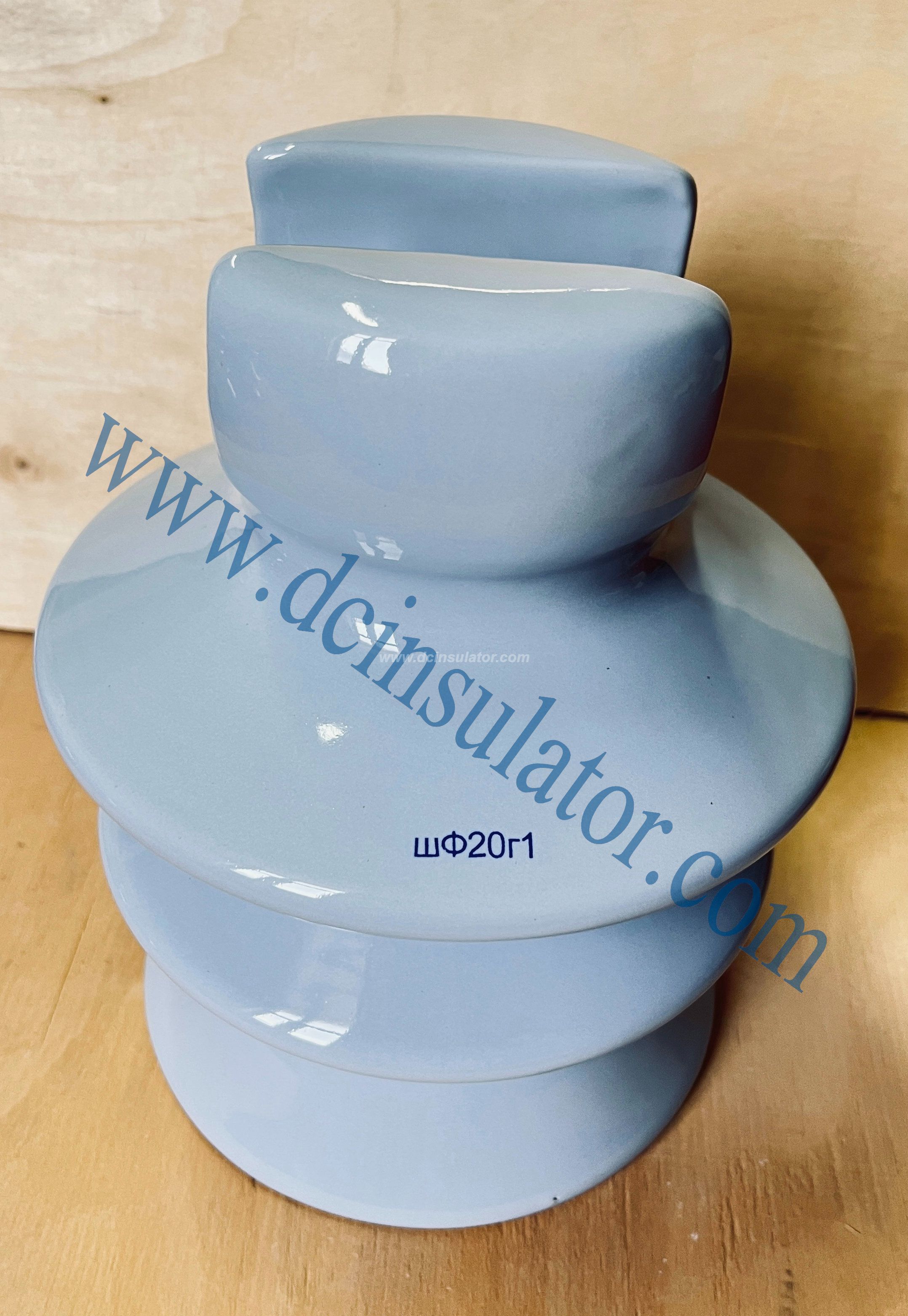

ШФ 20Г1 штыревой фарфоровый изолятор описание

При прокладке линий электропередач необходимо использовать изоляторы. Одним из таких изоляторов, выпускаемых отечественным производителем, является фарфоровый штыревой изолятор ШФ-20Г1.

Изолятор ШФ-20Г1 отличается хорошими эксплуатационными характеристиками, которые позволяют обеспечить его использование уже при температуре от минус 60 до плюс 50 градусов. Он достаточно устойчив к воздействию окружающей среды, благодаря использованию качественных материалов.

Внутри изолятора ШФ-20Г1 вмонтирована пластмассовая втулка, которая облегчает прокладку провода. Изолятор производится со строгим соблюдением всех законодательных и нормативных стандартов, что обеспечивает его безопасное использование на протяжении длительного периода. Крепление провода возможно как на шейке, так и в желобе изолятора.

ШФ 20Г1   pin porcelain insulator characteristics

• Permissible degree of contamination (SZ) according to the PUE at a voltage of 10 kV / 20 kV - 3 / 1

• Minimum mechanical breaking load - 13 kN

• The length of the leakage path is 400 mm

• Withstand voltage of 50 Hz (dry) - 85 kV

• Withstand voltage of 50 Hz (in the rain) - 65 kV

• Withstand pulse voltage - 135 kV

• Breakdown voltage in the insulating medium - 180 kV
